笔记本键盘柱子检测

项目：笔记本键盘柱子检测

客户需求情况：

一，检测键盘压合之后柱子是否断掉
二，定位要求：柱子断掉CCD报警
三，视野：66x44mm

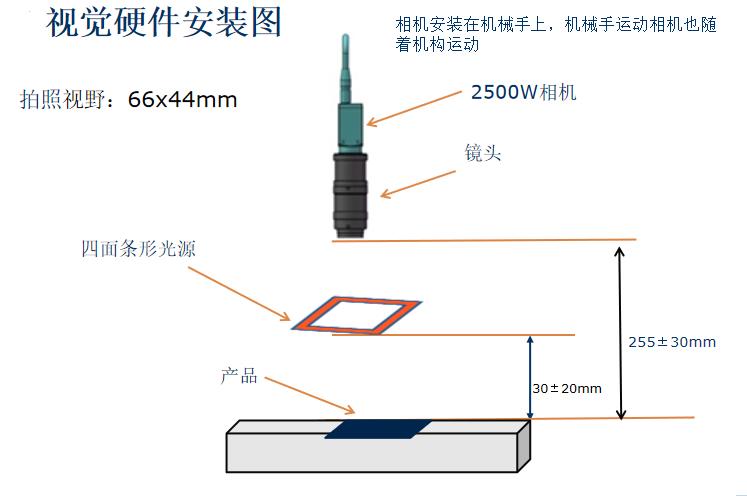

硬件选型：

1，相机：2500万像素 ，分辨率5120x5120 ，
2，镜头：50mm焦距高清镜头
3，光源：四面条形光源
4，光源控制器：四通道数字

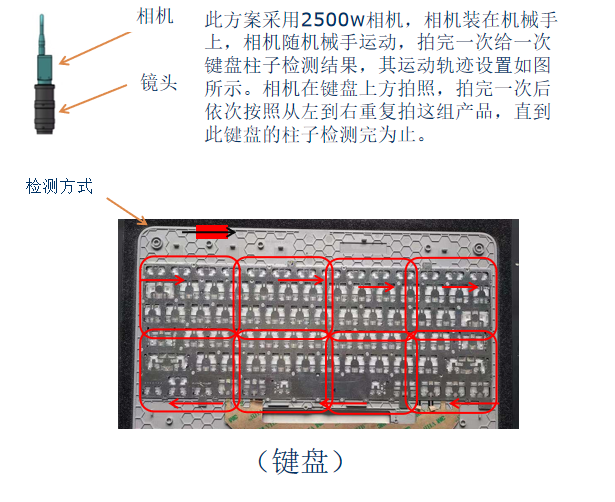

方案设计：

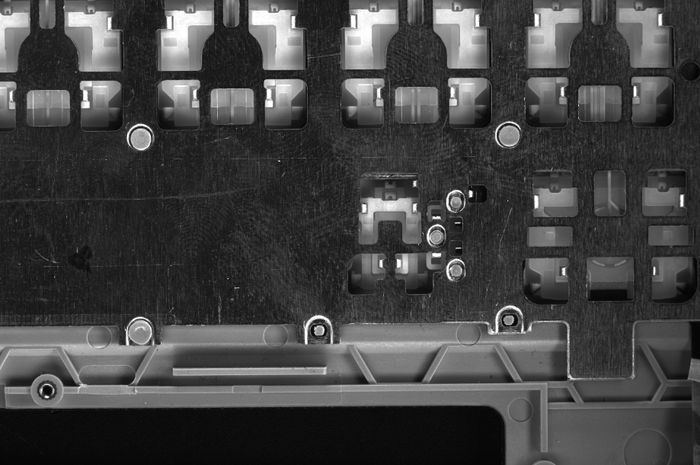

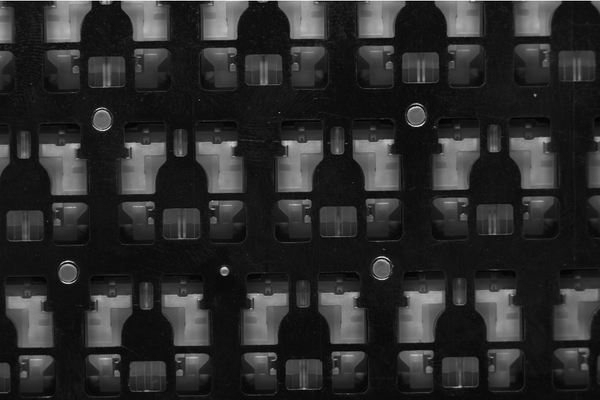

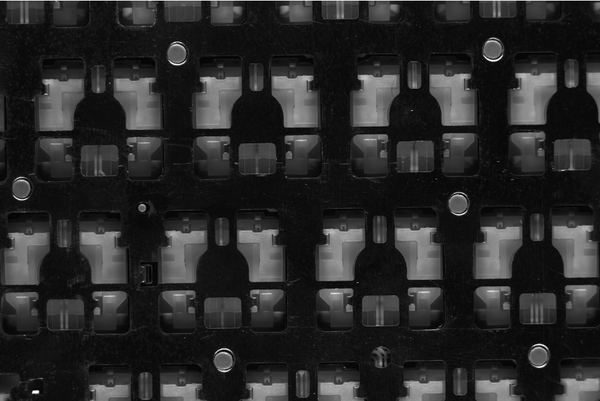

打光效果图:

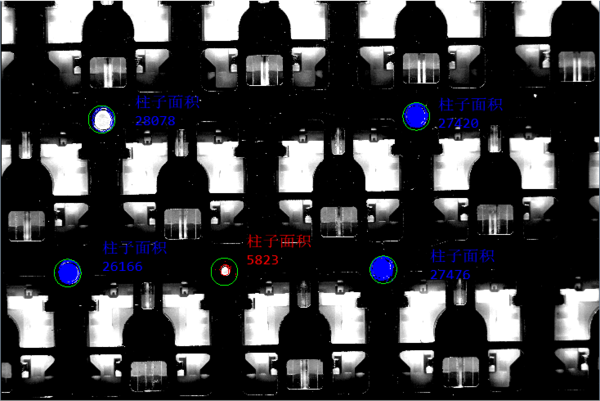

软件处理效果图:

利用低角度长波光源打出柱子特征，检测当前视野范围内的键盘柱子是否断掉。
检测方法则以斑点工具检测实现，根据当前柱子的OK品做为检测模板，检测出来的斑点黑白面积若超出事先设置好的柱子检测值的上下限，CCD报警处理。

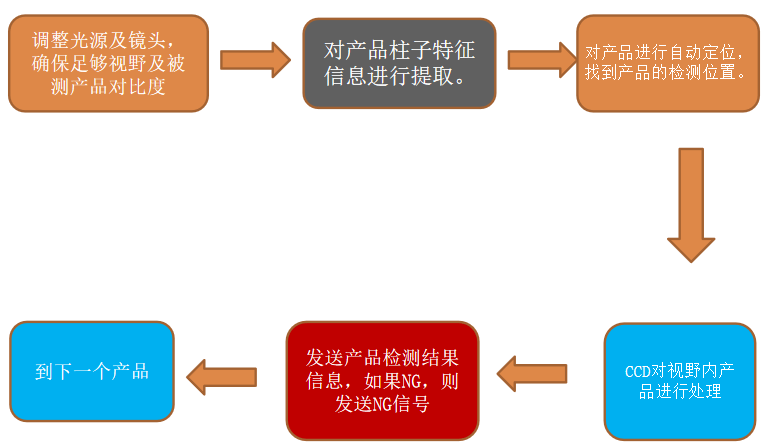

视觉处理流程:
