电池极片解决方案

项目：电池极片解决方案

检测要求：

一：极片设备对极片缺陷
1、打皱
2、破损
3、漏金属
4、刮痕
二：Overhang检测，要求：1：叠片方式既可为Z字型也可采用一层隔离膜一层极片，相邻两层隔离膜为断开方式，叠片过程中可监控每层阴阳极overhang；2：阴阳极极片overhang：0.75±0.25mm
三：极片位置纠正：阴阳极极片错位0.5~2.5mm；

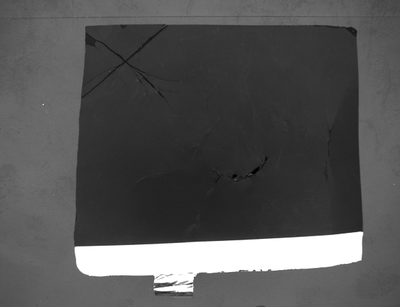

图片效果及处理（刮痕）：

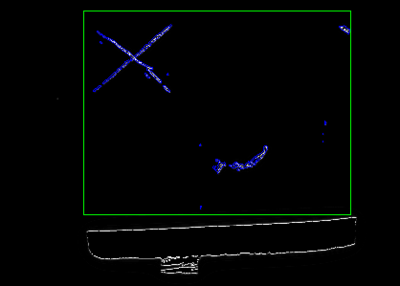

      图片效果及处理：

软件获取图像之后，对图像进行预处理，使用BLOB分析，面积大小判断以及图像对比等算法进行处理。

获取我们所需要的信息。

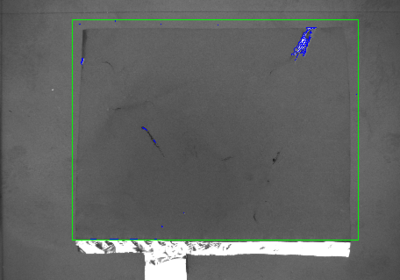

图片效果及处理（漏金属）：

图片效果及处理（破洞）：

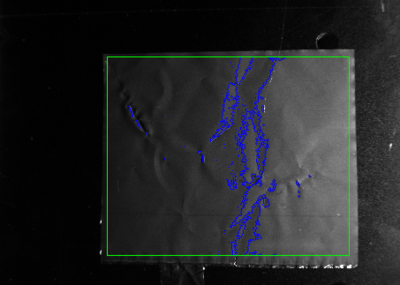

图片效果及处理（褶皱）：

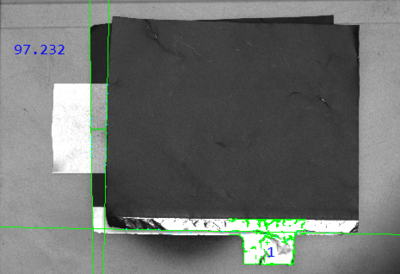

图片效果及处理（ Overhang检测）：

软件获取图像之后，利用找线工具找到极片的侧边缘，通过软件计算可以算出边缘位置的数据.

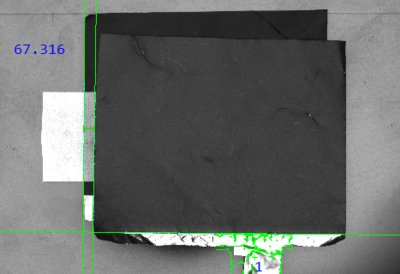

图片效果及处理（ 极片纠正）：

客户需求分析：

1.硬件选型供参考：
客户暂时没有提供外观部分的检测标准，所以暂时选择的500万的相机测试
2.参数分析
产品50x50mm大小，拍照视野选择80x60mm
按照500相机分辨率计算，精度为80/2500≈0.0.03mm。检测精度按照10个像素过度，即0.3mm。
备注：同等情况下过度的像素个数越多，精度越高
3.经过测试后，光源选用白色光源
其他注意事项：暂无。

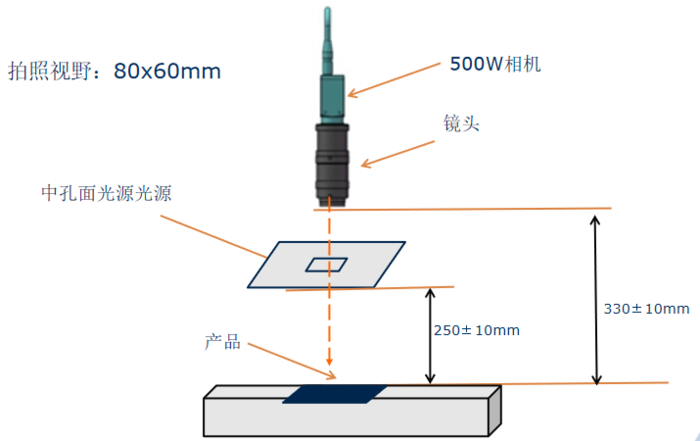

方案设计（极片外观上相机）：

觉硬件安装图：

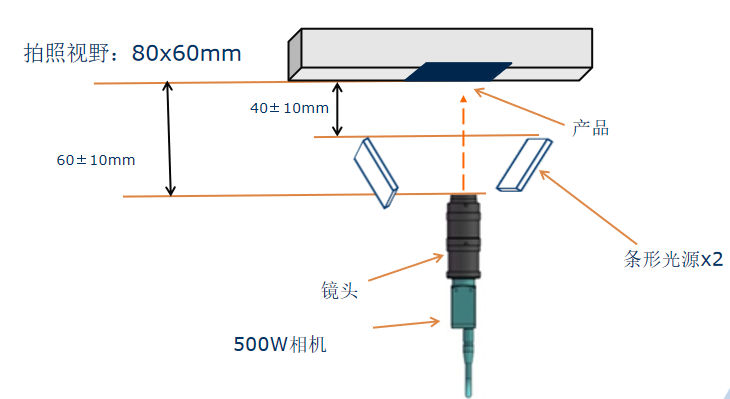

方案设计（下相机外观检测+纠正）：

方案设计（ 产品对齐度检测）：
