电池尺寸测量

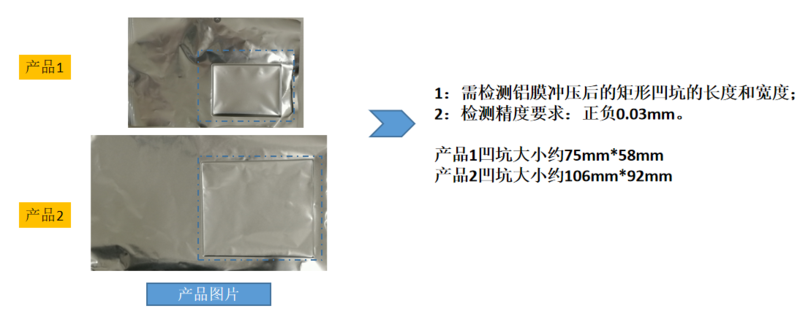

项目：汽车电池尺寸测量

测试评估内容・条件・要求：

设备动作流程：

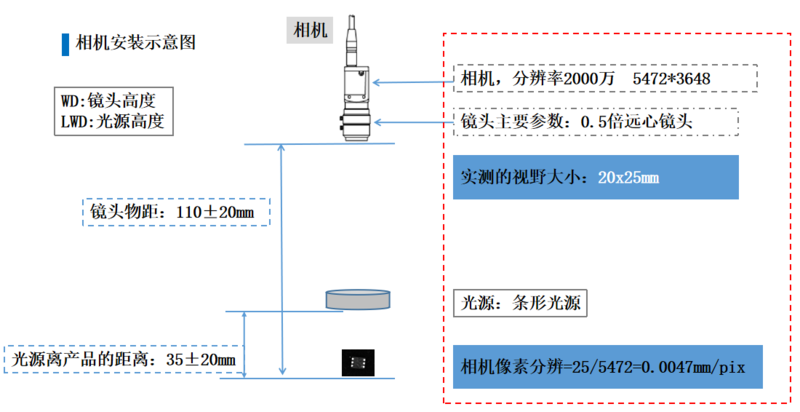

实验室环境安装示意图：

视觉精度分析：

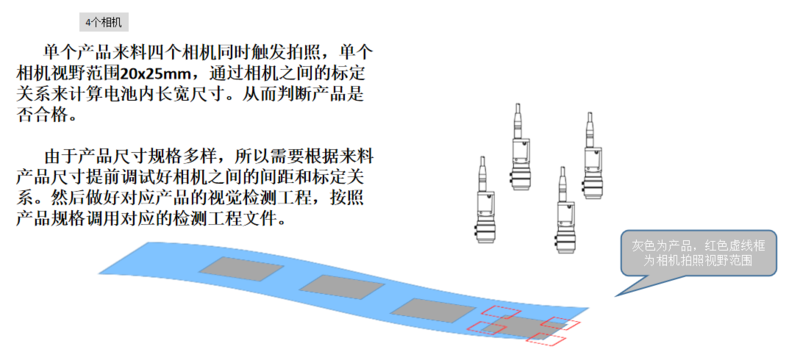

      相机固定安装，产品通过治具流到CCD拍照位置进行拍照，由于产品尺寸规格多样，所以需要根据来料产品尺寸提前调试好相机之间的间距和标定关系。然后做好对应产品的视觉检测工程，按照产品规格调用对应的检测工程文件。

注意点：

      产品为塑料材质，视野设计 20x25mm ，单个产品，四个相机四次拍照， 2000万相机分辨率是 5472*3648 ， 单像素精 ：25/5472=0.0047mm/pix，此项目正面打光、产品边缘位置可能存在不平整，按照视觉经验评估，可能会存在 8-10个像素误差跳动，按照个10像素误差计算，该项目理论的检测精度0.047mm 。

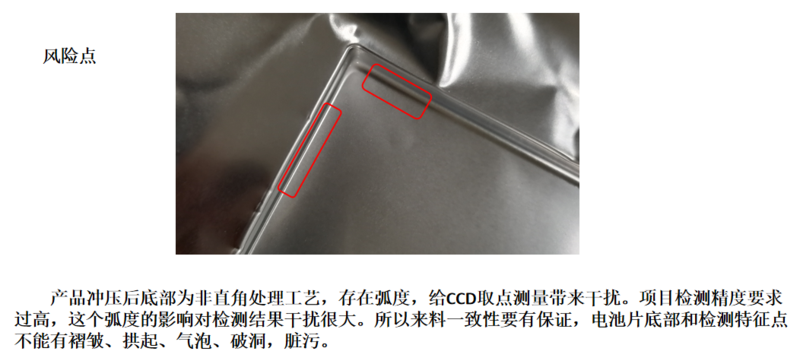

       需要考虑如果产品检测的地方有灰尘，划痕或者有脏污，毛刺，图像效果对精测的干扰更大就会更大，定位出来的位置结果可能稍有偏差，这个要结合现场实际生产产品情况而定。

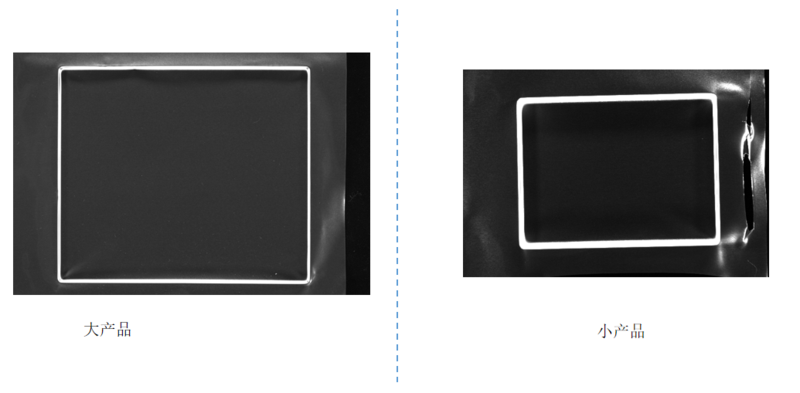

拍摄效果图：

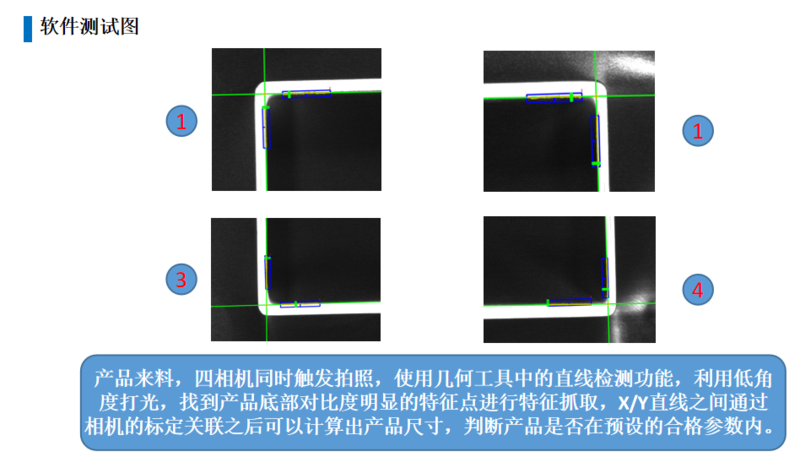

视觉软件处理效果图：

风险点/结论：
